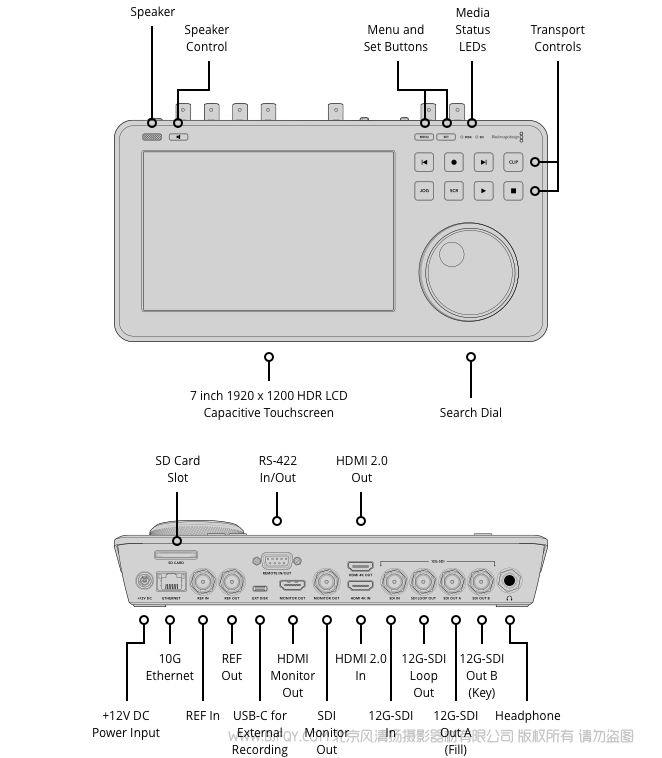

接口

SDI視頻輸入

1

SDI環通輸出

1

SDI視頻輸出

2

SDI監看輸出

1

SDI速率

270Mb、1.5G、3G、6G、12G。

HDMI 2.0視頻輸入

1

HDMI 2.0視頻輸出

1

HDMI監看輸出

1

內置揚聲器

單聲道

音頻輸出

1 x 6.35mm耳機插孔

屏幕

7英寸LCD。

同步輸入

1 x BNC輸入，

三電平同步/黑場/時間碼。

同步輸出

1 x BNC輸出。

三電平或黑場。

SDI音頻輸入

64通道內嵌音頻。

SDI音頻輸出

64通道內嵌音頻。

HDMI音頻輸入

8通道內嵌音頻。

HDMI音頻輸出

8通道內嵌音頻。

遠程控制

1 x RS-422輸入。

錄機配置

通過HDMI輸出使用用戶界面或Blackmagic HyperDeck Ethernet Protocol協議。

以太網

1 x 10Gb/s RJ?45接口，支持1000/10G BASE-T。

外部記錄

1 x USB-C 3.1第一代端口（上至5Gb/s）用于外部硬盤錄制。

計算機接口

1 x USB-C型端口用于軟件更新。

格式

SD視頻格式

525i59.94 NTSC、625i50 PAL

HD視頻格式

720p50、720p59.94、720p60。
1080i50、1080i59.94、1080i60。
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60。
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30。


2K DCI視頻格式

2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI、2Kp29.97 DCI、2Kp30 DCI。


Ultra HD視頻格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60。


4K DCI視頻格式

4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI。


SDI規范

SMPTE 259M、SMPTE 292M、SMPTE 424M.


SDI元數據支持

電視標準采樣率48Khz，24bit。

支持的HDMI視頻格式

525i59.94 NTSC、625i50 PAL,。
720p50、720p59.94、720p60,。
1080i50、1080i59.94、1080i60,。
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60,。
2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI、2Kp29.97 DCI、2Kp30 DCI,。
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60,。
4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI。


音頻采樣

電視標準采樣率48Khz，24bit。

視頻采樣

4:2:2 YUV

色彩精度

REC 601、REC 709、REC 2020。

33點3D LUT可應用于SDI監看輸出。

HDR支持

混合對數伽馬、ST2084 300、ST2084 500、ST2084 800、ST2084 1000、ST2084 2000、ST2084 4000、ST2084。

多速率支持

自動檢測SD、HD、6G-SDI和12G-SDI。

復制保護

HDMI輸入無法從有復制保護的HDMI信號源上采集。采集和發布內容前請確認版權。

存儲介質

緩存記錄

設有卡槽可選配M.2 PCIe NVMe卡用于緩存錄制上至16Gb/s。支持60mm、80mm和110mm。

存儲介質

1 x SD卡插槽

1 x USB-C 3.1第一代擴展端口可用于SD、HD、2K DCI、Ultra HD及4K DCI外部錄制。

點擊此處查看兼容存儲介質列表。

存儲介質類型

UHS-I和UHS-II SD卡。

存儲介質格式化

可將存儲介質格式化為ExFAT（Windows/Mac）或HFS+（Mac）文件系統。

支持的編解碼

視頻編解碼

ProRes HQ QuickTime、ProRes 422 QuickTime、ProRes LT QuickTime、ProRes Proxy QuickTime，用于上至2160p60的所有格式。

僅播放上至2160p60的ProRes 4444 QuickTime，SDI A和B輸出帶填充和鍵自動指派。

DNxHD 220x、DNxHD 220x MXF、DNxHD 145、DNxHD 145 MXF、DNxHD 45、DNxHD 45 MXF，用于上至60fps的720p和1080p HD格式。

DNxHR HQX、DNxHR HQX MXF、DNxHR SQ、DNxHR SQ MXF、DNxHR LB、DNxHR LB MXF，用于上至60fps的2K DCI和2160p格式。

H.265 高 4:2:0 10bit、H.265 中 4:2:0 10bit、H.265 低 4:2:0 10bit，用于上至60fps的所有2160p格式。

H.264 SDI 4:2:2 10bit、H.264 高 4:2:0 8bit、H.264 中 4:2:0 8bit、H.264 低 4:2:0 8bit，用于上至1080p60的所有格式。

音頻編解碼

AAC 2通道。

PCM 2、4、8、16、32或64通道。

示波器

示波器

波形、RGB分量、矢量和直方圖示波器，廣播級10bit品質。

觀看模式

畫中畫、可控制不透明度的畫面疊加顯示。波形示波器和RGB分量示波器配有標準和HDR標線，矢量示波器配有縮放功能。

控制

內置控制面板

集成電容式LCD觸摸屏，用于設置和菜單導航等屏幕控制。11個播放和設備控制按鈕，搭載搜索旋鈕。

外部控制

11個播放和設備控制按鈕，外加搜索旋鈕。

提詞器

多速率支持

輸出23.98p、24p、25p、29.97p、30p、50p、59.94p、60p默認為較高速率。

支持的文件格式

多信息文本（.rtf），支持大多數多信息文本格式。純文本（.txt）

軟件

自帶軟件

Blackmagic OS

Blackmagic HyperDeck Setup

內部軟件升級

系統啟動時加載或使用USB端口通過Blackmagic HyperDeck Setup加載。

操作系統

Mac 14.0 Sonoma
Mac 15.0 Sequoia或更高版本。

Windows 10和11。

顯示

自帶LCD屏幕，可用于視頻、音頻和時間碼監看以及菜單設置。

電源要求

電源供應

1 x 帶鎖5.5mm Barrel 12V DC輸入，用于外部供電或者使用電池。

功耗

較高60W。

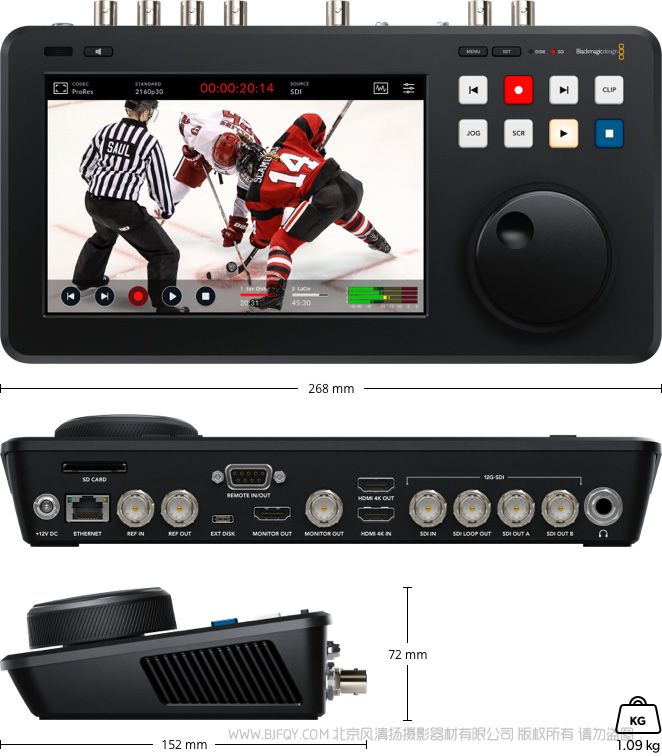

物理規格

環境規格

操作溫度

0°到40° C（32°到104° F）

存儲溫度

-20°到60° C（-4°到140° F）

相對濕度

0%到90%不結露?

裝箱配置

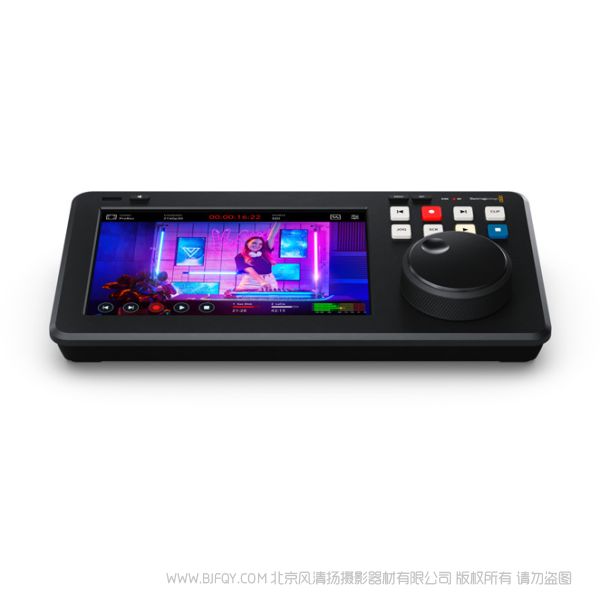

HyperDeck Shuttle 4K Pro

12V通用電源，內含國際轉換插頭

保修

1年有限制造商保修。
