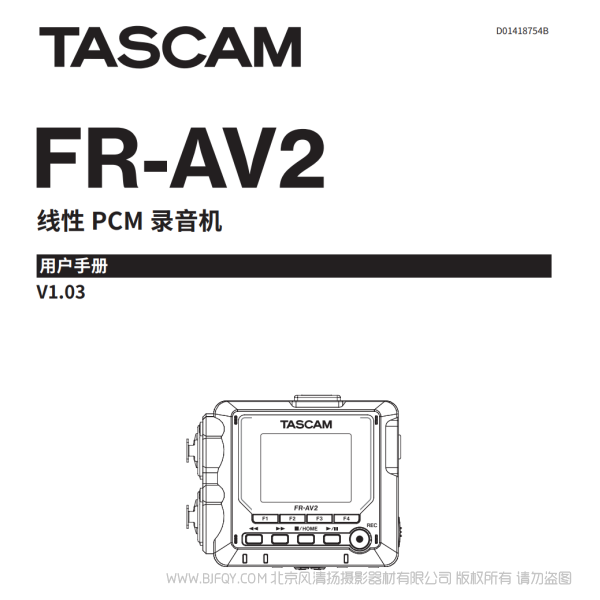

Tascam 達斯冠 FR-AV2 線性PCM錄音機 說明書下載 使用手冊 pdf 免費 操作指南 如何使用 快速上手
規格內容
| 錄音機規格 | |
| 錄制介質 | microSD 卡（64 MB - 2 GB） microSDHC 卡（4 GB - 32 GB） microSDXC 卡（48 GB - 512 GB） |
| 錄制/ 播放格式 | |
| WAV (BWF) | 48 / 96 / 192 kHz、24-bit / 32-bit float |
| 錄制音軌的數量 | 較多2 音軌 |
| 模擬音頻輸入額定值 | |
| 麥克風/ 線路輸入插孔1–2（平衡） | |
| 連接器 | XLR/TRS 組合插孔 XLR3-31 等效（1: GND， 2: HOT， 3: COLD） |
| 當選擇MIC 輸入時 | |
| 較大輸入電平 | +4 dBu |
| 較小輸入電平 | -76 dBu |
| 輸入阻抗 | 2.0 kΩ 或以上 |
| 幻象電 | +24 V / +48 V（當選擇MIC 輸入時可選） |
| 當選擇LINE 輸入時 | |
| 較大輸入電平 | +24 dBu |
| 較小輸入電平 | +4 dBu（較小增益設置） |
| 輸入阻抗 | 8 kΩ 或以上 |
| 線路輸入（不平衡） | 相機/EXT/TC IN 插孔（可提供插入式電源） |
| 連接器 | 3.5 mm (1/8") 立體聲迷你插孔 |
| 相機/EXT | Tip: L ch, Ring: R ch, Sleeve: GND |
| 較大輸入電平 | 1 dBV |
| 標稱輸入電平 | -19 dBV（較小增益設置） |
| 較小輸入電平 | -79 dBV |
| 輸入阻抗 | 6 kΩ 或以上（當插入式電源關閉時） 1.6 kΩ 或以上（當插入式電源開啟時） |
| 插入式電源 | +2.5 V / +5.0 V |
| TC IN | Tip: 時間碼 IN, Ring: - , Shield: GND |
| 輸入電平 | 0.5 Vp-p – 5.0 Vp-p |
| 輸入阻抗 | 10 kΩ 或以上 |
| 模擬音頻輸出額定值 | |
| 線路輸出（不平衡） | 相機/EXT/TC OUT 插孔 |
| 連接器 | 3.5 mm (1/8") 立體聲迷你插孔 |
| 相機/EXT | |
| 較大輸出電平 | +6 dBV |
| 標稱輸出電平 | -10 dBV（-16 dBFS，作為標準配置） |
| 輸出阻抗 | 210 Ω |
| TC OUT | |
| 較大輸出電平 | +6 dBV |
| 標稱輸出電平 | -10 dBV（-16 dBFS，作為標準配置） |
| 輸出阻抗 | 210 Ω |
| 耳機輸出 | 耳機插孔 |
| 連接器 | 3.5 mm (1/8") 立體聲迷你插孔 |
| 較大輸出 | 50 mW + 50 mW（總諧波失真 +N 0.1% 或更小，轉入 32 Ω 負載） |
| 推薦的耳機阻抗 | 16–400 Ω |
| USB | |
| 端口 | USB C 型 |
| 傳輸速率 | USB 2.0 高速 |
| 設備類別 | 大容量存儲、USB 音頻 2.0（USB 類兼容） |
| USB 音頻 | |
| 采樣頻率 | 48 / 96 kHz |
| 量化位深度 | 24-bit/32-bit float（默認） |
| 輸入通道數 | 2（從本設備輸出） |
| 輸出通道數 | 2（輸入到本設備） |
| 時間碼輸入 / 輸出 | |
| 格式 | SMPTE ST 12-1 兼容 |
| 幀率 | 23.98、24、25 (50)、29.97 (59.94)、29.97DF (59.94DF)、 30 (60) fps* * 對于幀率為 50 fps 或更高的視頻，使用一半幀速率的時間碼。 |
| 藍牙設備連接器 | 僅適用于藍牙適配器（AK-BT2 |
| 電源 | 3 節五號電池（堿性、鎳氫或鋰離子） 來自計算機的 USB 總線電源 交流電源適配器（TASCAM PS-P520U，另購） |
| 功耗 | 3.8 W（較大） |
| 重量 | 267/195 g（附帶 / 不附帶電池） |
| 動作溫度 | 0–40 °C |
| 尺寸 | 99×80.4×40.3 mm（寬 × 高 × 深，包含凸起部分） |
| 同梱品 | FR-AV2 × 1 安全指南（含保修卡） × 1 AK-BT2 藍牙適配器 × 1 |
※ 0dBV=1Vrms, 0dBu=0.775Vrms
電池運行時間（連續操作）
| 電池 | 使用條件 | 運行時間 |
| 使用堿性電池（EVOLTA） | 通過輸入插孔 1-2 輸入 幻象電源未使用 48 kHz 立體聲 WAV（BWF） 24-bit 錄制 | 約9小時 |
| 通過輸入插孔 1-2 輸入 使用幻象電源（+48 V，3 mA×2 負載） 48 kHz 立體聲 WAV（BWF） 32-bit float 錄制 | 約4:30 | |
| 使用鎳氫電池（eneloop） | 通過輸入插孔 1-2 輸入 幻象電源未使用 48 kHz 立體聲 WAV（BWF） 24-bit 錄制 | 約8:30 |
| 通過輸入插孔 1-2 輸入 使用幻象電源（+48 V，3 mA×2 負載） 48 kHz 立體聲 WAV（BWF） 32-bit float 錄制 | 約5:30 | |
| 使用鋰離子電池（勁量終極鋰電） | 通過輸入插孔 1-2 輸入 幻象電源未使用 48 kHz 立體聲 WAV（BWF） 24-bit 錄制 | 約15小時 |
| 通過輸入插孔 1-2 輸入 使用幻象電源（+48 V，3 mA×2 負載） 48 kHz 立體聲 WAV（BWF） 32-bit float 錄制 | 約10小時 |
* 使用幻象電源時，根據所使用麥克風的不同，運行時間可 能會縮短。
音頻性能
| 麥克風功放 EIN（相當于輸入噪音） | -127 dBu 或以下 |
| 頻率響應 | |
| 輸入插孔 1/2 至 PCM 數據 | 48 kHz 時 ：20–20 kHz ：+0 dB/-0.5 dB 96 kHz 時 ：20–40 kHz ：+0.5 dB/-1.0 dB 192 kHz 時 ：20–60 kHz ：+0.5 dB/-3.0 dB |
| 動態范圍 | |
| 輸入插孔 1-2 到 PCM 數據（20kHz LPF、A 加權、JEITA） | 132 dB 或以上 |
| 總諧波失真率（THD+N） | |
| 輸入插孔 1-2（LINE/MIC IN）到 PCM 數據（1 kHz 正弦波 -2 dBFS 輸入，較小錄制電平設置，20 kHz LPF，JEITA） | 0.02% 或以下 |
注釋 ：JEITA 表示符合 JEITA CP-2150
錄制時間（以小時 ：分鐘計）
| 文件格式（錄制設置） | 卡容量 | ||
| 32 GB (microSDHC) | 128 GB (microSDXC) | ||
| WAV 24-bit（立體聲聯動開啟） | 48 kHz | 30:50 | 123:26 |
| WAV 24-bit（立體聲聯動開啟） | 96 kHz | 15:25 | 61:43 |
| WAV 32-bit float（立體聲聯動開啟） | 96 kHz | 11:34 | 46:16 |
| WAV 24-bit（立體聲聯動開啟） | 192 kHz | 7:42 | 30:51 |
| WAV 32-bit float（立體聲聯動開啟） | 192 kHz | 5 小時47 分 | 23 小時8 分 |
* 上述錄制時間為估計值。根據所使用的 microSD 卡，錄制時間可能不同。
* 上述錄制時間不是連續錄制時間，而是 microSD 卡可能的總錄制時間。
* 當立體聲聯動關閉且僅錄制 1 個通道時，上述錄制時間將約為兩倍時長。
操作系統和其他要求
FR-AV2
Windows
| 所支持的操作系統 | Windows 11 Windows 10 64-bit |
| 計算機硬件的要求 | 配有 USB 2.0（或更高版本）的 Windows 計算機 * 使用帶有 ARM64 CPU 的 TASCAM 驅動程序不能保 證操作 |
Mac
| 所支持的操作系統 | macOS 14 Sonoma、macOS 13 Ventura |
| 計算機硬件的要求 | 帶有 USB 2.0（或更高版本）的 Mac |
| iOS/iPadOS 設備 | iOS 17/iPadOS 17 iOS 16/iPadOS 16 |
TASCAM RECORDER CONNECT
| iOS/iPadOS 設備 | iOS 17/iPadOS 17 iOS 16/iPadOS 16 |
| 安卓設備 | 安卓 14 安卓 13 安卓 12 |
* 已確認兼容性，但這并不能保證在所有設備上都能正常運行。
